ITF

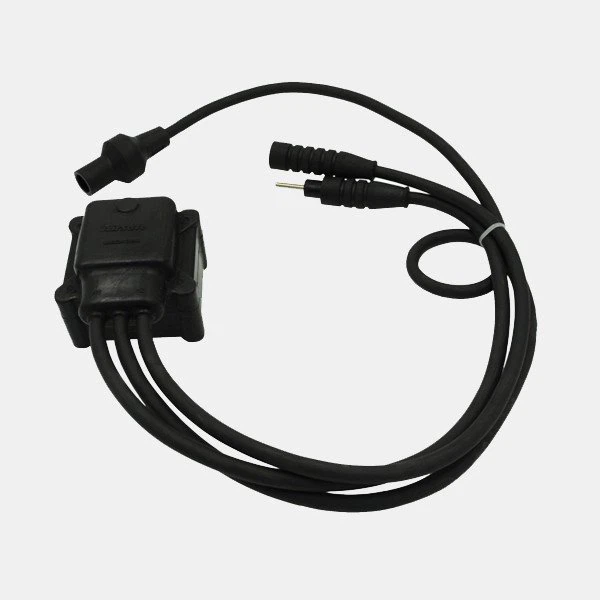

Pengubah Pengasingan Lapangan Terbang

Pematuhan

Pematuhan dengan Piawaian

CAAC: MH/T 6008

ICAO: DOC 9157,Bahagian 5,Para.3.2

IEC: TS 61823

FAA: AC 150/5345-47

Aplikasi/Penggunaan

Transformer pengasingan lapangan terbang digunakan secara meluas dalam landasan lapangan terbang, laluan teksi atau apron 2.8-6.6Litar input arus malar

ciri-ciri

Semua siri spesifikasi, struktur, elektrik dan sifat lain pengubah pengasingan lapangan terbang memenuhi keperluan FAA, ICAO dan IEC;

Gunakan palam dan soket standard antarabangsa untuk memenuhi keperluan penyambungan lampu standard FAA;

Diperbuat daripada bahan getah dan plastik khas, prestasi super anti-penuaan, rintangan kakisan, rintangan minyak tanah, rintangan urea, untuk memastikan kestabilan jangka panjang penebat tinggi dan kebolehpercayaan;

Gunakan proses suntikan integral untuk memastikan bahagian sambungan penyambung disambung dengan kukuh dengan badan;

Bingkai dalaman direka untuk memastikan gegelung primer dan gegelung sekunder diasingkan sepenuhnya;

Penggunaan kepingan keluli silikon berkualiti tinggi sangat menjamin prestasi elektrik produk.

Rintangan voltan tinggi 15KV, rintangan penebat panas lebih besar daripada 7500 MEG, arus bocor kurang daripada 2 A;

Rintangan pembumian kurang daripada 4 Ω. Pembumian boleh dipercayai dan

tahap keselamatan yang tinggi;

Suhu kerja ialah -55 darjah hingga tambah 65 darjah , prestasi kerja yang stabil;

Dengan pembumian atau jenis bukan pembumian boleh dipilih oleh pengguna;

Pelindung soket / plag khas untuk memastikan plag dan soket bebas daripada kelembapan dan habuk.

Struktur

1.Ground NutM5(Jenis Pembumian)

2. Badan pengubah pengasingan

3. Kabel palam / soket utama

4. Gaya 2 Palam utama

5. Gaya 9 Soket utama

6. Kabel soket sekunder

7. Gaya 8 Soket sekunder

Memesan

Maklumat Pesanan

QQ20211105110208

Pemasangan

QQ20211105110400

Maklumat pemasangan terperinci merujuk kepada arahan produk

Gambarajah pendawaian

CCR: Pengatur Arus Malar

L:Lekapan Lampu

ST: Transformasi pengasingan sambungan siri

Aksesori

Sila rujuk borang di bawah untuk palam dan pakej yang sepadan dengan pengubah pengasingan.

taip	Pesanan No.	Kenyataan
Palam Calbe Kedua (A4)	971733	Kit Gabungan Gaya 4, Syorkan untuk menggunakan *
Kit palam & palam kabel utama (A3 A10)	971730	Kit Gabungan Gaya 3 Sytle 10, Syorkan untuk digunakan *
Palam Calbe Kedua (A6)	70603	Gaya 6
Palam Calbe Kedua (A2)	70206	Gaya 2
Palam Calbe Menengah (A9)	70906	Gaya 9
Kit aksesori termoplastik ITF	970001	Mengandungi gaya penyambung 2 gaya 9 gaya 6 & aksesori pemasangan

Data teknikal

Nombor yang ditentukan FAA	Jenis (W)	Arus Litar Utama	Faktor kuasa	Kuasa	Rintangan tekanan- -ance (V)	Arus beban penuh litar sekunder (A)	Voltan litar terbuka litar sekunder (V)
L-830/8 31- 16	10/15	6.6 A	Lebih besar daripada atau sama dengan 0. 9 5	Lebih besar daripada atau sama dengan 70	5000	6.53 - 6.67	<>
L-830/8 31- 17	20/15	6.6 A	Lebih besar daripada atau sama dengan 0. 9 5	Lebih besar daripada atau sama dengan 70	5000	6.53 - 6.67	<>
L-830/8 31- 1	30/15	6.6 A	Lebih besar daripada atau sama dengan 0. 9 5	Lebih besar daripada atau sama dengan 70	5000	6.53 - 6.67	<>
N/A	50	6.6 A	Lebih besar daripada atau sama dengan 0. 9 5	Lebih besar daripada atau sama dengan 70	5000	6.53 - 6.67	<>
L-830/8 31- 3	65	6.6 A	Lebih besar daripada atau sama dengan 0. 9 5	Lebih besar daripada atau sama dengan 70	5000	6.53 - 6.67	<>
L-830/8 31- 4	100	6.6 A	Lebih besar daripada atau sama dengan 0. 9 5	Lebih besar daripada atau sama dengan 70	5000	6.53 - 6.67	<>
L-830/8 31- 18	150	6.6 A	Lebih besar daripada atau sama dengan 0. 9 5	Lebih besar daripada atau sama dengan 70	5000	6.53 - 6.67	<>
L-830/8 31- 6	200	6.6 A	Lebih besar daripada atau sama dengan 0. 9 5	Lebih besar daripada atau sama dengan 70	5000	6.53 - 6.67	<>
L-830/8 31- 10	300	6.6 A	Lebih besar daripada atau sama dengan 0. 9 5	Lebih besar daripada atau sama dengan 70	5000	6.53 - 6.67	<>

Data Pembungkusan

taip	B(mm)	L(mm)	H(mm)
15W	110	101.2	76
25W	110	101.2	85
45W	126.5	121	90. 7
50W	126.5	121	90. 7
65W	126.5	121	102.7
100W	134	130	100.7
150W	141.5	139	110.7
200W	157.5	158.2	111
300W	157.5	158.2	131
